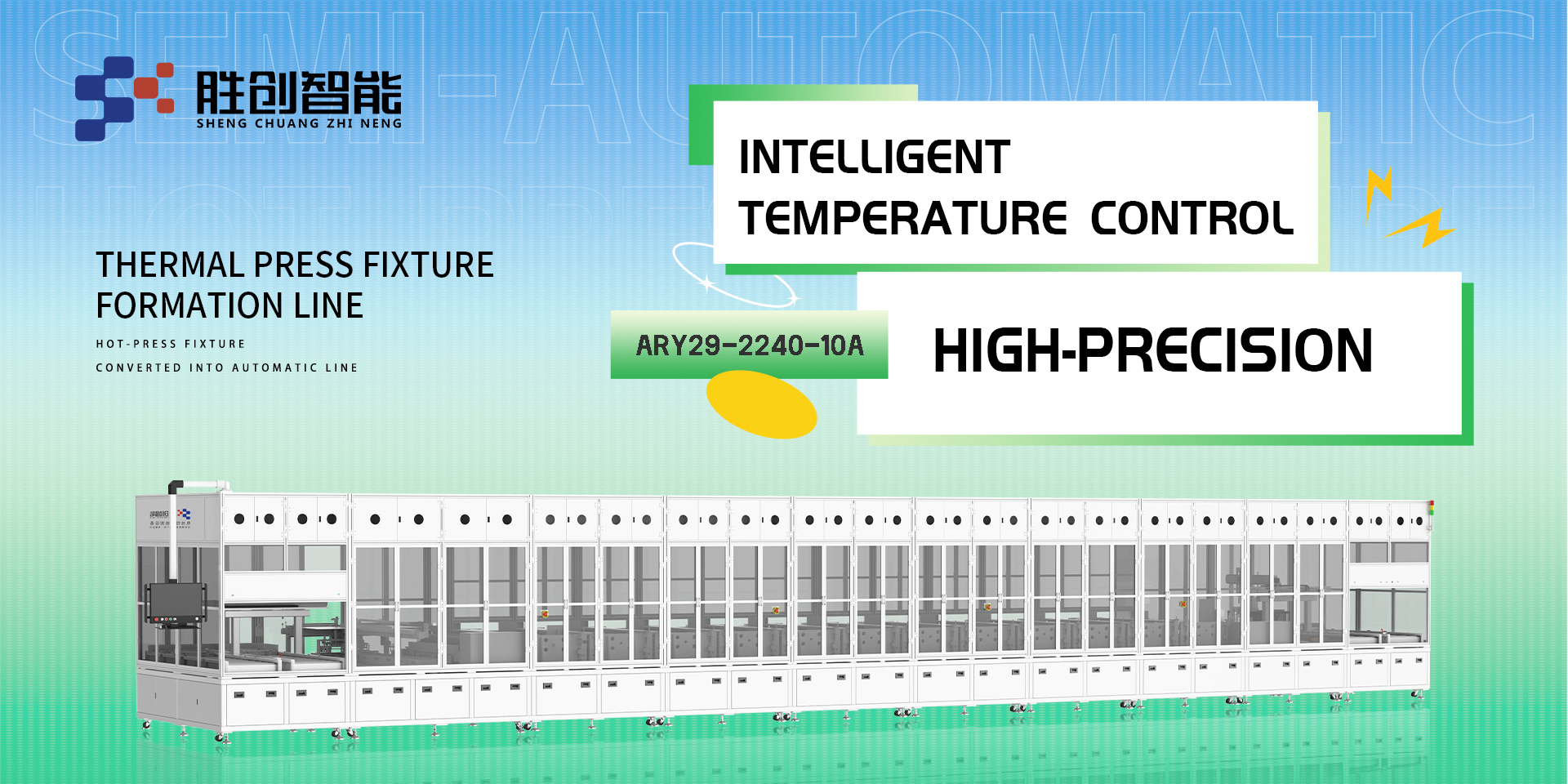

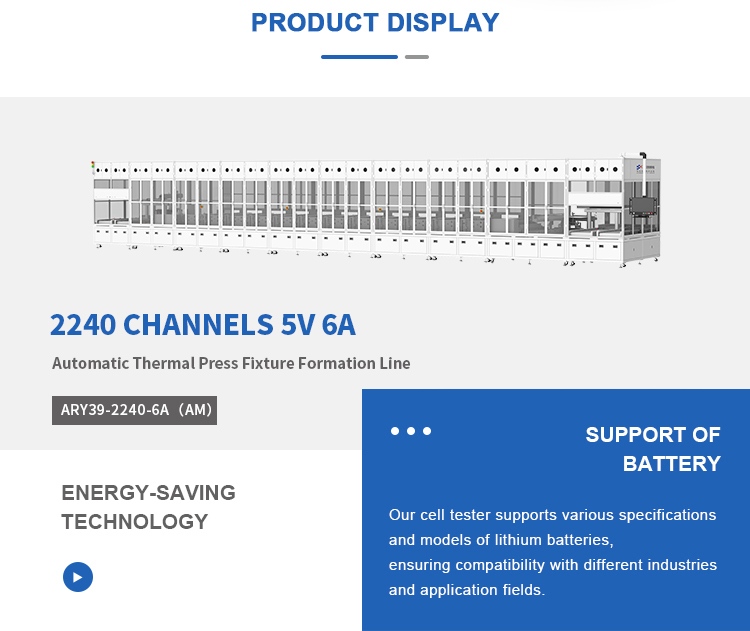

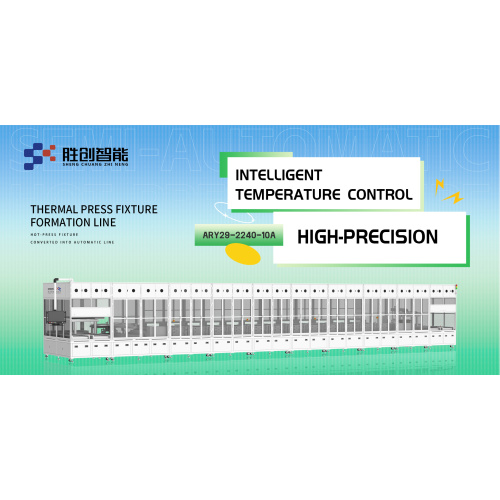

Linha de formação de dispositivo de prensa térmica semiautomática (Modelo ARY29-2240-6A-28-3T(AM))
Descrição do produto
Esta máquina de classificação de células ODM foi projetada especificamente para o processo de formação de prensagem térmica de células de bateria. Integra funções como carga, modelagem, formação e descarga, com capacidade de produção diária de mais de 29.000 células de bateria (com base em um ciclo de formação de 100 minutos). O equipamento apresenta um design de 2.240 canais e alcança uma produção automatizada eficiente por meio de transporte por ponte rolante e servo controle de pressão.
Recursos do sistema
Automação de alto rendimento: A ponte rolante tem uma precisão de transporte de ± 1 mm e suporta processamento em lote de 80 células de bateria.
Controle de Pressão de Precisão: A faixa de pressão é de 100kgf a 3000kgf, com precisão de ±2% (para pressões ≥1000kgf) ou ±20kgf (para pressões ≤1000kgf), e inclui mecanismo de proteção de dois níveis.
Controle Inteligente de Temperatura: As placas de aquecimento podem atingir uma temperatura máxima de 90°C, com uniformidade de ±2°C. A temperatura pode subir de 35°C a 75°C em menos ou igual a 15 minutos.
Gerenciamento de dados: O software suporta 256 ciclos e edição em 32 etapas, com armazenamento de dados por até 10 anos, e é compatível com sistemas MES.
Proteção de segurança: Os recursos incluem detecção de capturas perdidas, proteção de conexão reversa, proteção contra sobretensão e sobrecorrente e funções de recuperação de perda de energia.
Estrutura do Equipamento
As dimensões são de aproximadamente 16.000 mm × 2.800 mm × 2.300 mm, com peso otimizado.
O acessório de 2240 canais tem uma espessura de placa de camada de ≥16mm e uma planaridade de 0,1mm.
A fonte de alimentação é AC380V, com layout modular.
Composição do Sistema
Módulo de carregamento: Mecanismo de modelagem e posicionamento, com suporte para leitura de código de barras.
Núcleo de Formação: Dispositivos de prensa térmica integrados com placas de aquecimento e sensores.
Sistema de Transporte: Manipulador de ponte rolante com capacidade de carga de 60kg.
Módulo de Descarga: Equipado com função de deslocamento.
Unidade de Controle: PLC e software, suportando comunicação 485.
Princípio do Sistema de Equipamentos
Após o carregamento manual, a ponte rolante transporta as células da bateria para os equipamentos, onde a servopressão e o aquecimento são aplicados. A fonte de alimentação de carga e descarga executa etapas como CCC (Carregamento de Corrente Constante) e CVC (Carregamento de Tensão Constante), enquanto o software monitora os dados em tempo real. Em caso de alguma anormalidade, o sistema emite um alarme automaticamente para garantir a continuidade da produção.
