Testador de capacidade de íons de lítio ODM

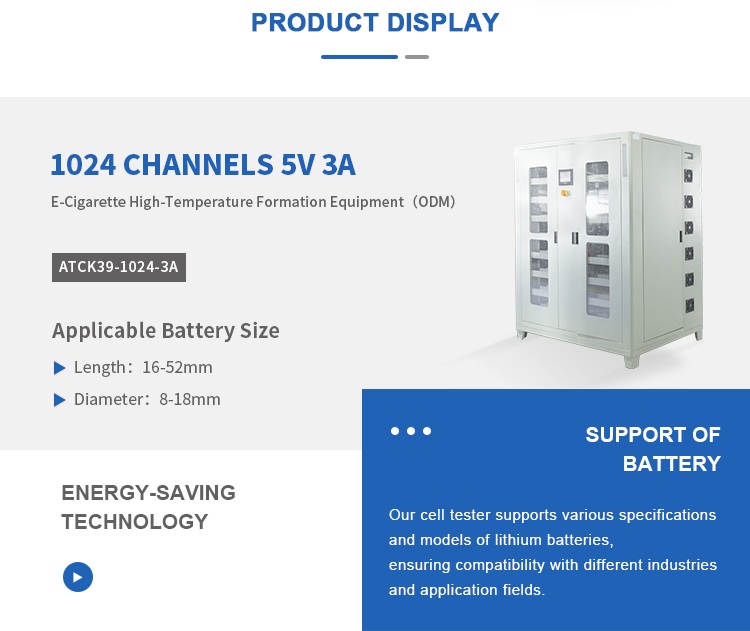

ODM-ATCK39-1024-3A Linha de formação de alta temperatura de cigarro eletrônico-armário de cama de comprimido

Introdução ao produto

ODM-ATCK39-1024-3A é uma máquina de classificação de células ODM da ODM ， O que pode ser usado como equipamento de teste básico para testar parâmetros como tensão e capacidade de baterias de cigarro eletrônico no estágio de formação/classificação. O equipamento possui 1024 canais independentes, cada um consistindo em fontes de tensão de corrente constante e constante independentes com precisão de 0,05%e suporta testes de 4 fios. Além disso, o equipamento possui gravação de dados, análise de curvas e funções automáticas de classificação e pode ser conectado a um sistema MES em uma linha de produção de baterias. O equipamento possui operação de computador e teclados, projetados para atender às necessidades eficientes de testes de bateria de duas guias ou uma guia, e fornece suporte de teste confiável na classificação da bateria.

Vantagens e características

- Proteção ambiental, economia de energia e baixo custo de eletricidade; O custo do equipamento pode ser recuperado dentro de 1 a 2 anos

- alta precisão do equipamento e alta estabilidade na medição e operação

- pode ser equipado com robôs AGV ou RGV para formar uma linha de produção semi-automática ou totalmente automática

-A precisão da corrente de carga/descarga e precisão de tensão de cada unidade foi calibrada por ajuste fino de alta precisão.

- Cada unidade de teste da bateria possui uma tensão independente e um design de loop de corrente, que pode ser estável e não afetado.

Parâmetros do equipamento

- Configuração da fonte de alimentação: tensão CA 220V + 10% 50Hz ± 5%

- Tamanho do equipamento: L1930 em W1114 mm x H2028 mm

- Consumo de energia de operação/aquecimento: <19,2 kW/4,8 kW

- Número de canais de equipamento: 1024 canais no total

- Especificações da bateria: diâmetro: 8 ~ 18 mm; Comprimento: 16 ~ 52 mm

- Faixa de aquecimento: 20 - 70 ℃ (ajustável com ± 3 ℃)

- Faixa de corrente de carga/descarga: 10 mA ~ 3 a

O princípio de trabalho do sistema de equipamentos

Depois que o equipamento é integrado à linha de produção de baterias, através da interface 485 ou do computador de comunicação TCP para controlar o equipamento, o equipamento é uma combinação de MCU STM32 para obter a coleta de comando e dados. Durante o carregamento, a fonte de alimentação bidirecional pode converter CA em 14V DC, e a placa atual constante realiza controle e detecção de carregamento. Durante a descarga, a placa atual constante aumentará a tensão da bateria para 15V e a fonte de alimentação bidirecional inverte a tensão da bateria para AC para alimentar a rede elétrica. O equipamento consiste em um sistema de varredura de bateria, que pode ser reconhecido pelos códigos de barras para implementar automaticamente: formação/classificação, detecção de parâmetros e classificação de acordo com os procedimentos. Através do design de acessórios e software dedicado, alcançamos a automática completa dos processos de teste, apoiando a operação da linha de produção de baterias.
