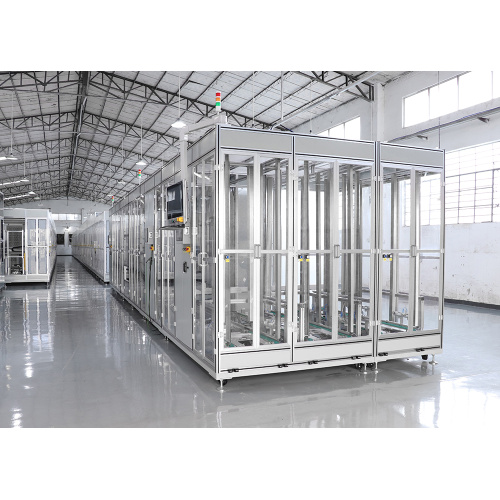

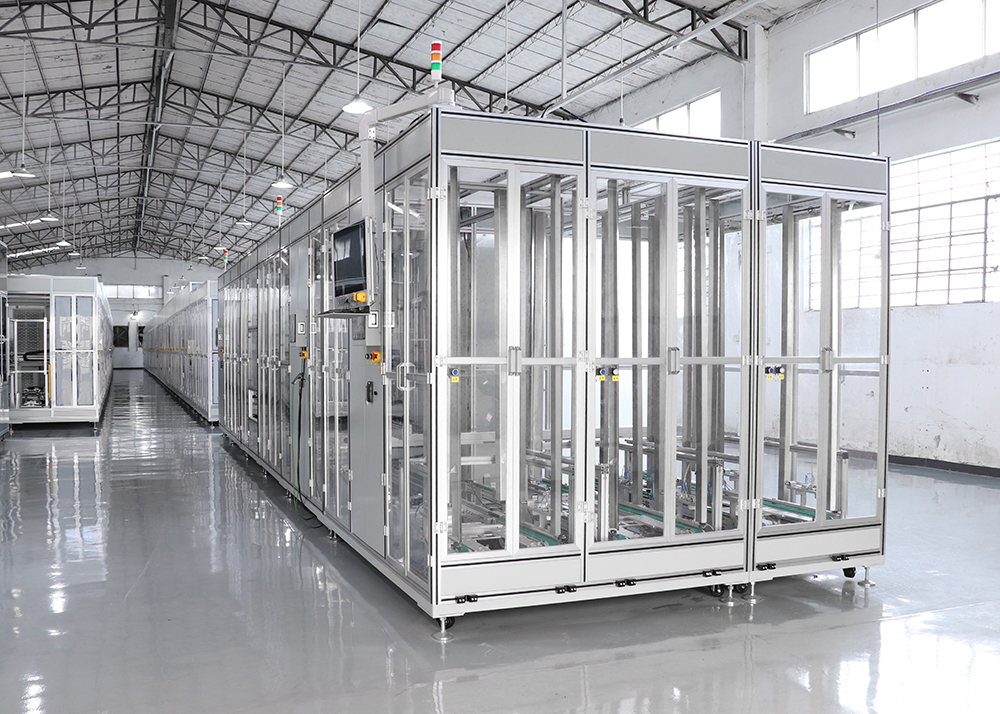

ODM-ACK39-14784-3A (AC) E-CIGARETTE ELA
Descrição do produto
ODM-ACK39-14784-3A (AC) é projetado especialmente para testes de formação de alta temperatura de baterias cilíndricas. A configuração do equipamento consiste em um acessório de 14784 canais, com uma plataforma giratória automática, um mecanismo de modelagem de guias, 22 conjuntos (um conjunto consiste em um gabinete superior e um gabinete inferior) de armários de formação de alta temperatura, um mecanismo de teste de OCV, etc., percebendo totalmente a automação da alimentação de células para produtos qualificados com metas de IC. A capacidade de produção nominal é ≥130.000 peças/dia e a taxa de rendimento é ≥99,8%. Ele pode vincular com precisão as informações da bateria com os dados da bateria para garantir o rastreamento e o rastreamento para atender às necessidades do cliente e é um suporte essencial para a linha de produção de bateria de maneira eficiente. Ao mesmo tempo, ele pode interagir com uma linha de montagem da bateria para estabilizar a qualidade das células que fluem para o próximo processo.
Recursos do equipamento
- Seleção flexível de vários acessórios e mecanismo de ligação, operação rápida e capacidade de confiabilidade;
- Conceito de design modular, pode alternar de maneira simples e eficiente, proporcionando uma experiência de manutenção fácil;
- funções poderosas de software e interface humana-máquina para uso de uso de armazenamento e análise de dados de testes específicos do usuário;
- suporta vários cenários de download de dados; operação independente da saída de fabricação e impressão de etiquetas;
- Cada canal de teste de bateria possui tensão independente e design de loop de corrente, enquanto trabalha sem impactar a estabilidade.
Indicadores de desempenho Descrição
- Fonte de alimentação: tensão AC380 ± 10%
- Dimensão do equipamento: 48m × 3,3m × 2,9m (somente para referência)
- potência máxima (distribuição): 440kW
- Input (Fonte de alimentação): Power de carga/descarga: 221.76kW
- Aquecimento máximo: poder de aquecimento: 209kW
- Poder (Preservação do Calor): Poder de aquecimento: 104,5kW
- Faixa de aquecimento: RT ~ 70 ℃ (Resolução 0.1 ℃)
-O canal de teste possui proteção (software e hardware), proteção da bateria, excesso de tensão/subconstração/excesso de corrente/sub-corrente/excesso de capacidade de capacidade e funções de recuperação de ponto de interrupção e desaprovação de dados e proteção de hardware para conexões de bateria reversa, etc.
Princípio do sistema de equipamentos
Através do design modular, a linha de montagem da bateria realiza um processo automatacional completo de loop fechado na formação de células chovendo e testando. As células entradas se abrem e entram na posição de tampão de alimentação por meio de cestas de pés altos e são transferidos para a bandeja de formação pelo mecanismo de separação da bandeja; seguido pelo mecanismo de modelagem de abas que endireita e pressiona as abas de cada célula antes da bandeja de células entrar no gabinete de formação de alta temperatura por meio do mecanismo de cadeia multiplicador de velocidade. O gabinete de formação controla a temperatura através do duto de ar independente (temperatura ambiente ~ 75 ℃, uniformidade ≤ 3 ℃) que permite uma fonte de alimentação e descarregamento da fonte de alimentação 5V3A de acordo com o processo de formação de conjunto, ao mesmo tempo em que pressiona os dados para o banco de dados em tempo real.
As células formadas sofrem testes de OCV e classificados e separados pela máquina de classificação de células ODM, e os produtos defeituosos serão rejeitados pelo mecanismo de classificação NG (não bom); As células qualificadas serão devolvidas à cesta de pés altos e paletizados. Durante o processo completo, os dados de carregamento foram vinculados a informações celulares por códigos de varredura para vincular o processo à linha de produção de bateria, que fornece células para a linha de montagem da bateria. A unidade em si possui vários recursos de proteção para garantir a operação estável do equipamento.
